CALC-8-Rechner mit RAM.
Tastenfeld, Volladdierer und 8-Bit-RAM in einem IC. Geben Sie 7 ein, addieren Sie 5 und verfolgen Sie, wie 12 entsteht.
Simulator für Logikschaltungen.
Entdecken Sie Gatter, Speicher und Taktgeber. Ändern Sie die Eingänge in der Vorschau oder öffnen Sie ein vollständiges Projekt in LogicForge.
Mit Pfeil links und rechts die Schaltung wählen. Mit Tab die Bedienelemente erreichen; Eingabe oder Leertaste betätigt eine Taste.
A und B führen zu XOR für die Summe und AND für den Übertrag. Die Eingangstasten ändern die Werte.
Eingang A: 0. Eingang B: 1. Summe: 1. Übertrag: 0.
A und B umschalten. XOR → Summe, AND → Übertrag.
D wird an der steigenden Taktflanke in Q gespeichert. Eingang D einstellen und die Takttaste drücken. Der zweite Ausgang ist die Umkehrung von Q.
Eingang D: 1. Q: 0. Q̅: 1.
D setzen, dann takten. Q ändert sich an der steigenden Flanke.
Der Vier-Bit-Zähler zählt von 0 bis 15 und beginnt dann bei 0. Takt +1 zählt weiter; Zurücksetzen löscht den Wert.
Zähler: 0. Binär: 0 0 0 0.
DEZIMAL
Jeder Takt erhöht um eins. Nach 15 folgt 0.

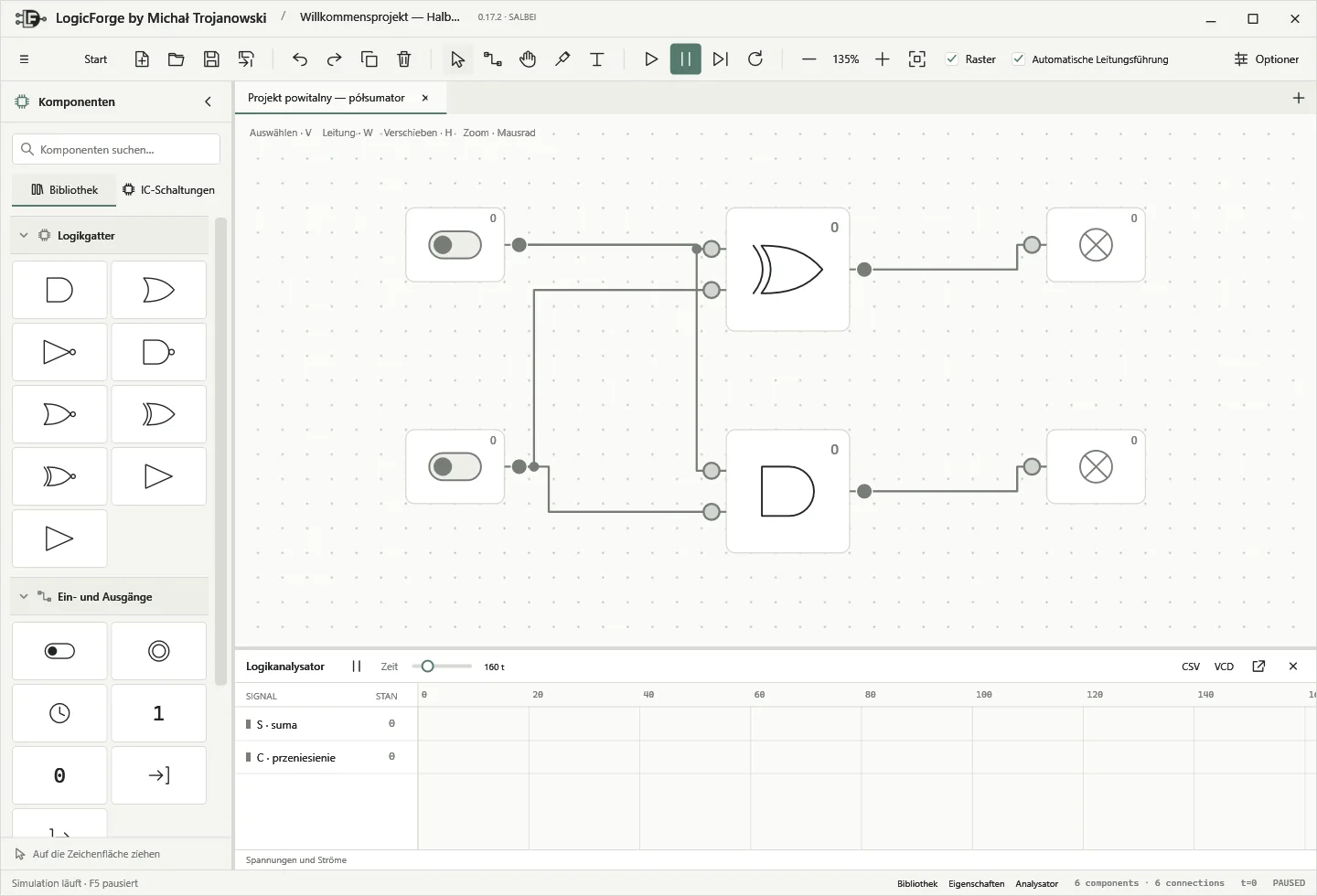

Schaltplaneditor.
Ziehen Sie Komponenten auf die Zeichenfläche, verbinden Sie Pins und starten Sie die Simulation. Signale, Speicherzustände und Verläufe machen jeden Schritt nachvollziehbar.
Technische Daten.
- Bauteilbibliothek
- 41 Elementtypen: Gatter, Speicher, elektrische Quellen und Bauteile, Messgeräte und Werkzeuge.
- Sequenzielle Schaltungen
- D-, JK- und T-Flipflops, SR-Latch, Taktgeber, RAM und eigene ICs.
- Analyse
- Signalanalyse, schrittweise Simulation und CSV- / VCD-Export.
- Projektdateien
- JSON-basiertes .lfg-Format mit eigenen IC-Definitionen im Projekt.
- Elektrische Schaltungen
- Widerstände, Kondensatoren, Spulen, Dioden, NPN- / PNP-Transistoren und DC- / AC-Quellen.
- Beispiele
- 20 Projekte, darunter Halbaddierer, 8-Bit-RAM, CALC-8-Rechner und Takt mit Flipflop.
Digitale und elektrische Schaltungen.

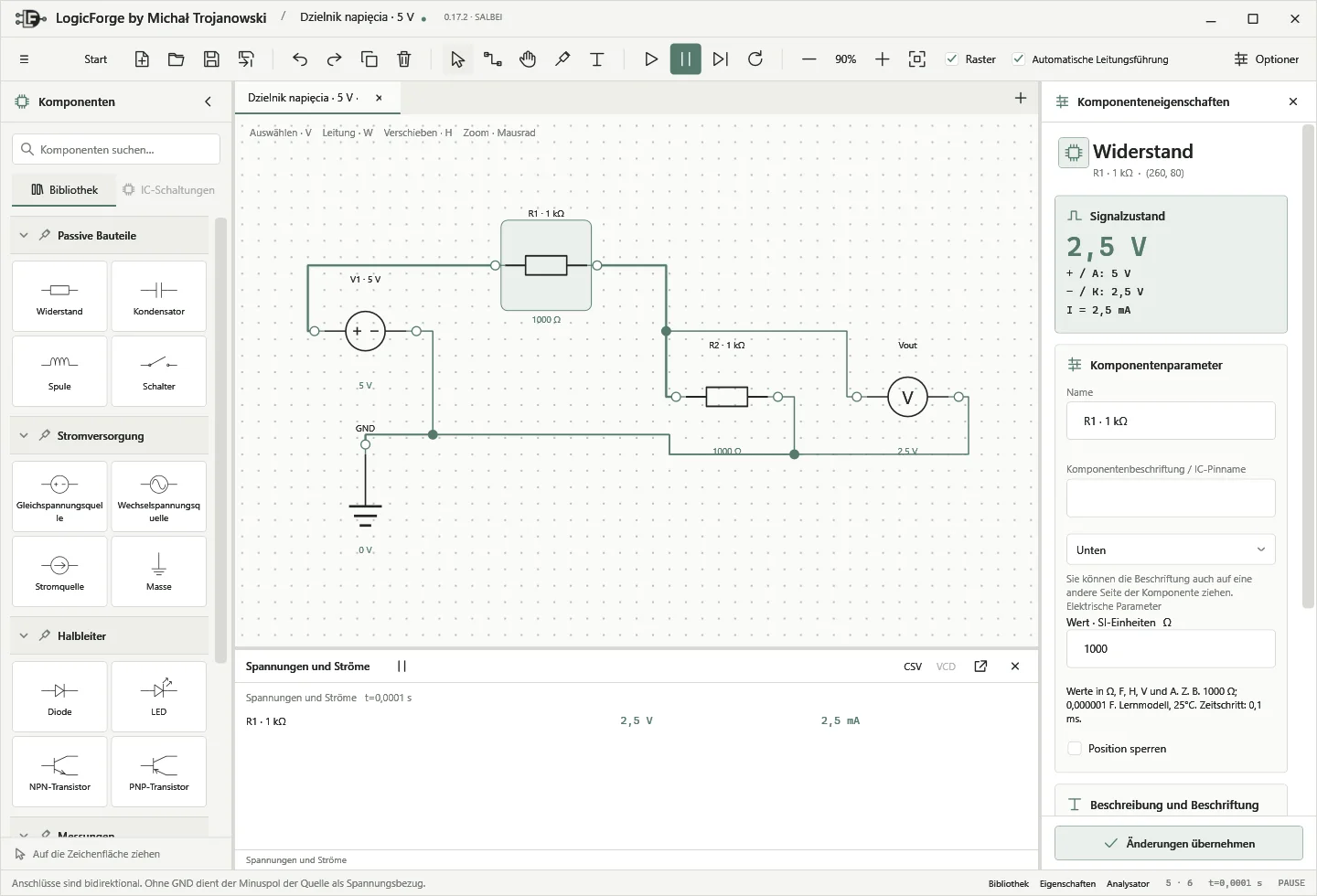

Wähle digitale Logik oder elektrische Schaltungen. Widerstände, Kondensatoren, Spulen, Dioden, NPN/PNP-Transistoren und Quellen haben eine eigene Bibliothek mit Spannungs- und Stromwerten.
Beispielprojekte.
20Beispielprojekte
im Installationspaket
im Installationspaket
01↓02↓03↓04↓
Halbaddierer
Zwei Gatter. Grundlagen der Addition.
8-Bit-RAM
Ein Byte schreiben und wieder auslesen.
Taktgeber und Flipflop
Beobachten Sie das Zeitverhalten einer Schaltung.

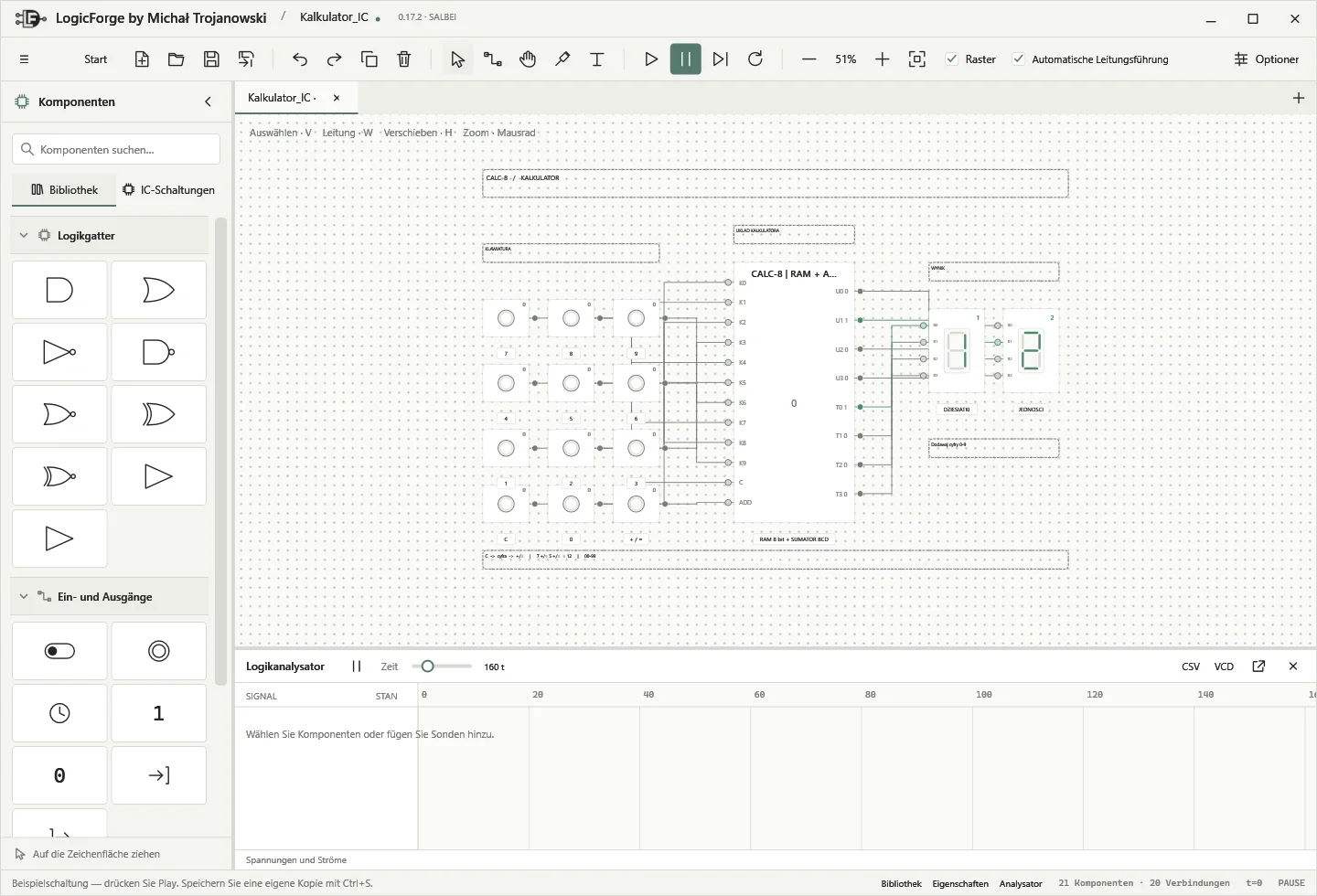

CALC-8-Rechner
Alles zu einer funktionierenden Schaltung verbinden.
Öffnen Sie .lfg-Dateien in LogicForge.
Alle Beispiele: ☰ → Beispielschaltungen

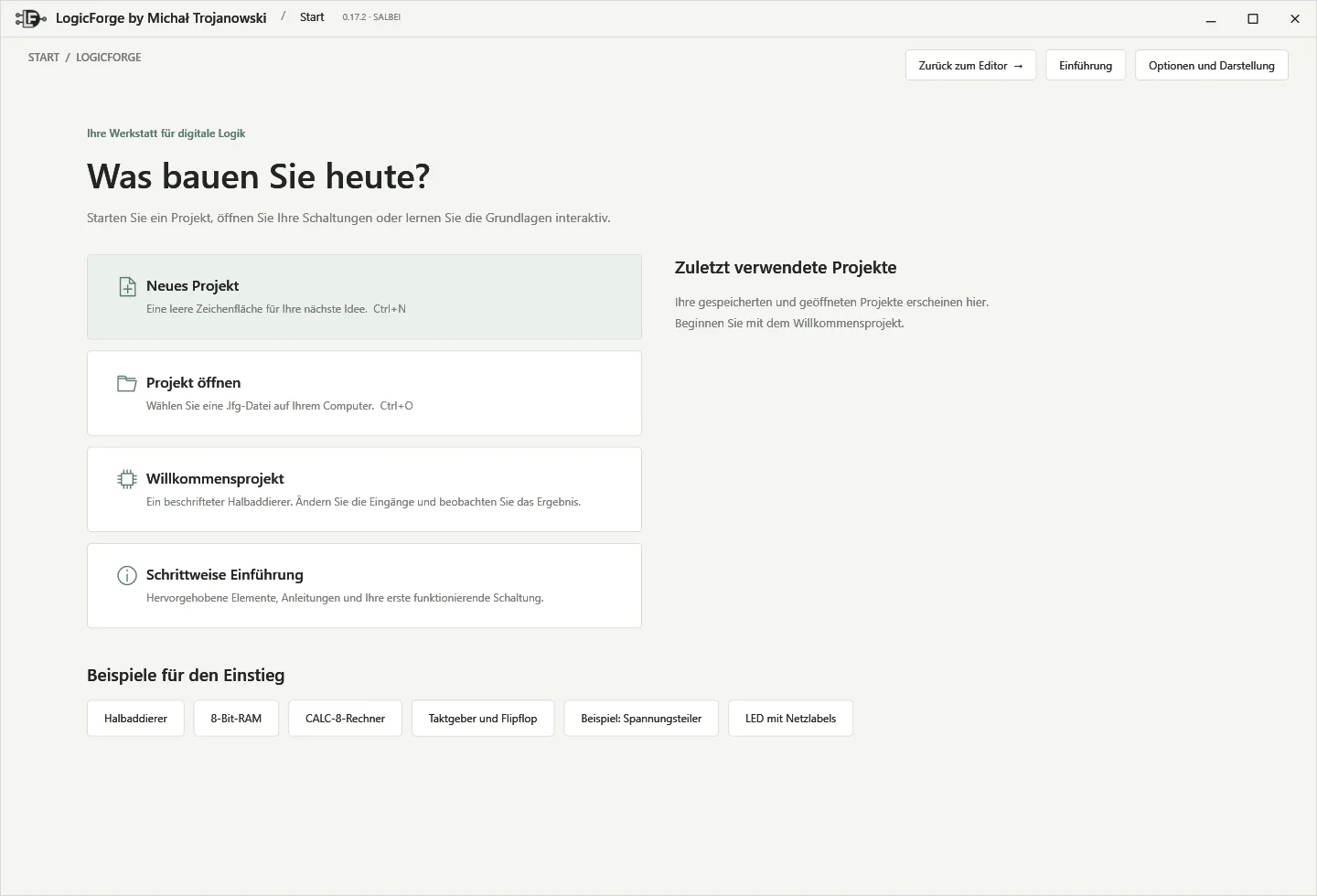

Startseite und interaktives Tutorial.
Wählen Sie ein Projekt auf der Startseite, öffnen Sie zuletzt verwendete Dateien oder folgen Sie der Einführung mit hervorgehobenen Elementen.
Alle Projekte griffbereit.
Neue Projekte, letzte Dateien und fertige Beispiele an einem Ort.

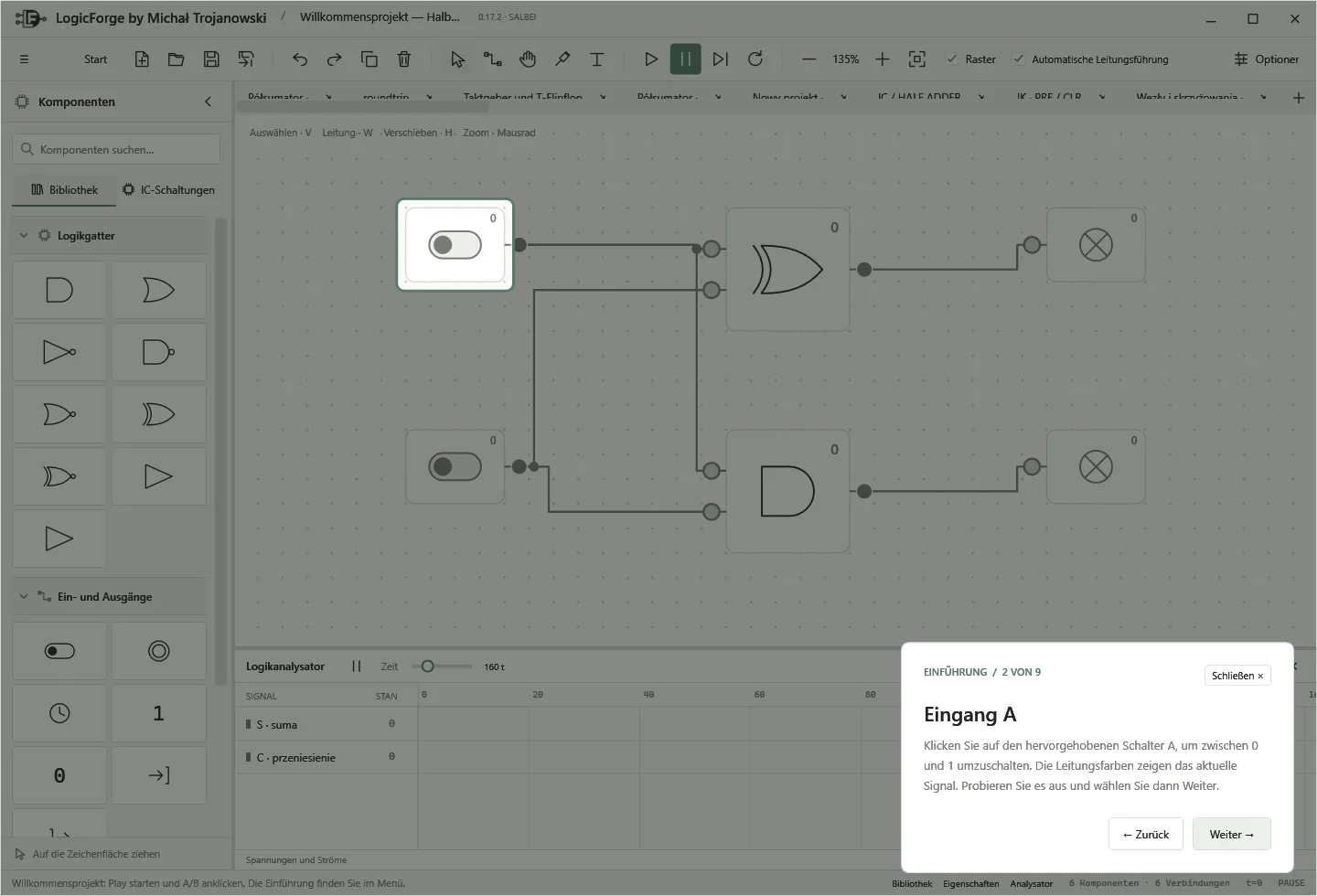

In neun Schritten zur ersten Schaltung.
Hervorgehobene Komponenten und kurze Anleitungen. Experimentieren Sie in Ihrem eigenen Tempo.
LogicForge für Windows.
LogicForge für Windows. Anwendung, .NET-Laufzeit und Beispielschaltungen in einem Installationspaket.
Bereit für Windows.
Keine separate .NET-Installation erforderlich. Nach der Installation arbeiten Sie ohne Internet.
Für Windows herunterladen—Installer-Downloads
Technische Fragen.
Benötige ich Internet?
Zum Herunterladen ja. LogicForge selbst funktioniert offline: Entwerfen, Simulieren und Speichern benötigen keine Verbindung.
Welche Betriebssysteme werden unterstützt?
Die aktuelle Version unterstützt Windows 10 und Windows 11 mit x64. Die benötigte .NET-Laufzeit ist enthalten.
Wie fange ich an?
Öffnen Sie ☰ → Beispielschaltungen und wählen Sie den Halbaddierer. Starten Sie Play, ändern Sie Eingänge und beobachten Sie Summe und Übertrag. Erkunden Sie danach RAM oder Rechner.
Kann ich eigene ICs erstellen?
Ja. Wählen Sie einen Schaltungsteil mit Ein- und Ausgängen und erstellen Sie einen IC. Verwenden Sie ihn erneut und öffnen Sie sein Inneres per Doppelklick.
Wie speichere und teile ich ein Projekt?
Speichern Sie es als .lfg-Datei. Das Projekt enthält die Schaltung und ihre IC-Definitionen. Geben Sie die Datei weiter, damit andere sie in LogicForge öffnen können.
Dokumentation und Browser-Werkzeuge.
Testen Sie einzelne Logikgatter im Browser, lernen Sie Addition und Speicher kennen oder laden Sie den vollständigen Windows-Editor herunter. Die folgenden Anleitungen und der Browser-Simulator sind auf Englisch.
