Калькулятор CALC-8 із RAM.
Клавіатура, повні суматори та 8-бітна RAM в одному IC. Введіть 7, додайте 5 та простежте, як виходить 12.
Симулятор логічних схем.
Досліджуйте логіку, пам’ять і тактові сигнали. Змінюйте входи в перегляді або відкрийте повний проєкт у LogicForge.
Стрілками ліворуч і праворуч виберіть схему. Клавішею Tab перейдіть до кнопок; Enter або Пробіл активує кнопку.
Входи A та B з’єднані з XOR для суми та AND для переносу. Змінюйте значення кнопками входів.
Вхід A: 0. Вхід B: 1. Сума: 1. Перенос: 0.
Змінюйте A та B. XOR → сума, AND → перенос.
Значення D записується в Q на наростальному фронті такту. Установіть D та натисніть кнопку такту. Другий вихід є інверсією Q.
Вхід D: 1. Q: 0. Q̅: 1.
Установіть D і подайте такт. Q змінюється на наростальному фронті.
Чотирибітний лічильник рахує від 0 до 15, потім повертається до 0. Такт +1 додає одиницю, а Скинути обнуляє значення.
Лічильник: 0. Двійкове значення: 0 0 0 0.
ДЕСЯТКОВЕ
Такт додає одиницю. Після 15 лічильник повертається до 0.
Редактор схем.

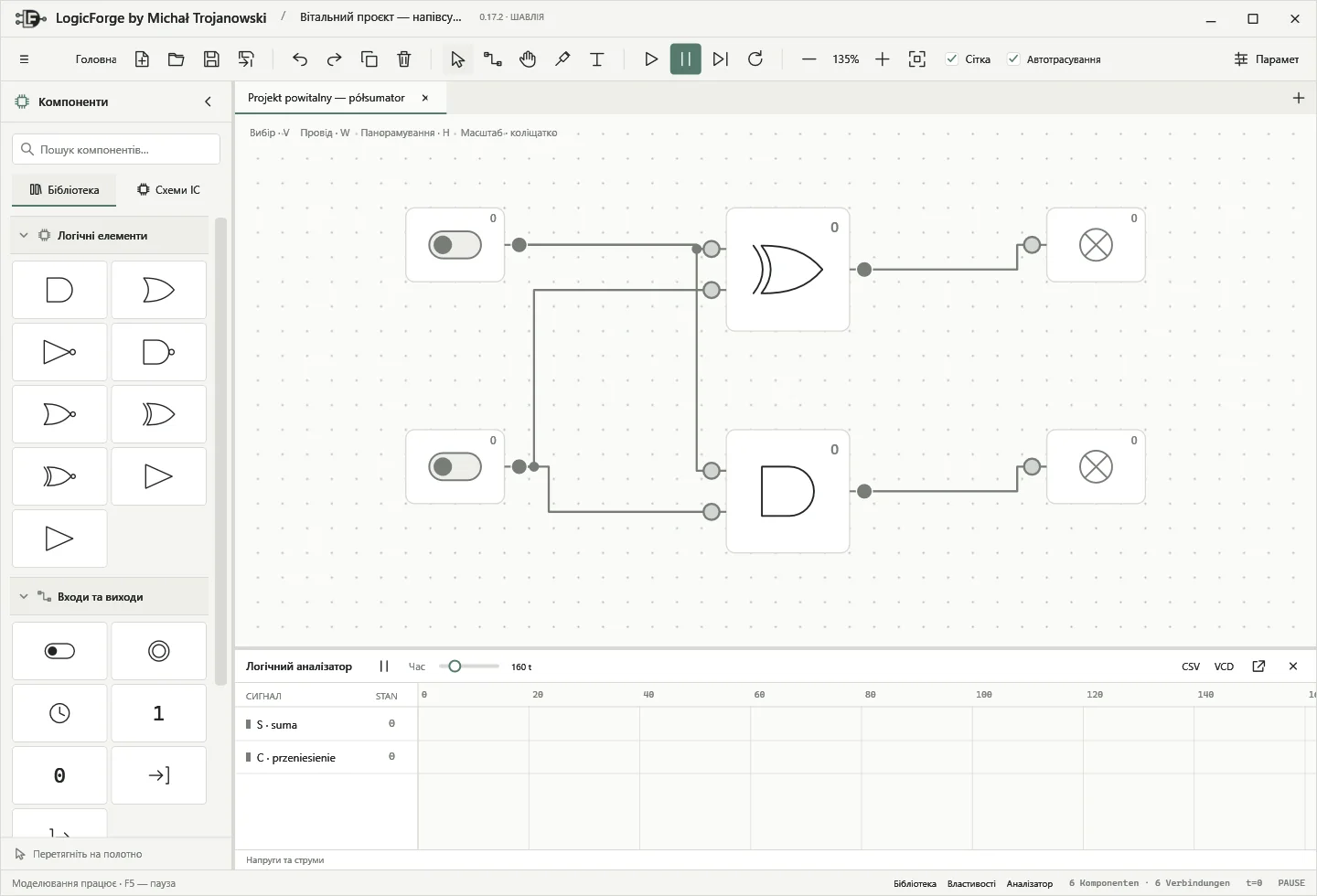

Перетягніть компоненти на полотно, з’єднайте контакти та запустіть моделювання. Сигнали, стани пам’яті та осцилограми допоможуть зрозуміти кожен крок.
Можливості симулятора.
- Бібліотека компонентів
- 41 тип елементів: логіка, пам’ять, електричні джерела й компоненти, прилади та інструменти.
- Послідовнісні схеми
- D-, JK- і T-тригери, SR-защіпка, тактові генератори, RAM та власні IC.
- Аналіз
- Аналізатор сигналів, покрокова симуляція та експорт CSV / VCD.
- Файли проєктів
- Формат .lfg на основі JSON із визначеннями власних IC у проєкті.
- Електричні схеми
- Резистори, конденсатори, котушки, діоди, транзистори NPN / PNP і джерела DC / AC.
- Приклади
- 20 проєктів: напівсуматор, RAM 8-біт, калькулятор CALC-8 і тактова схема з тригером.
Цифрові й електричні схеми.

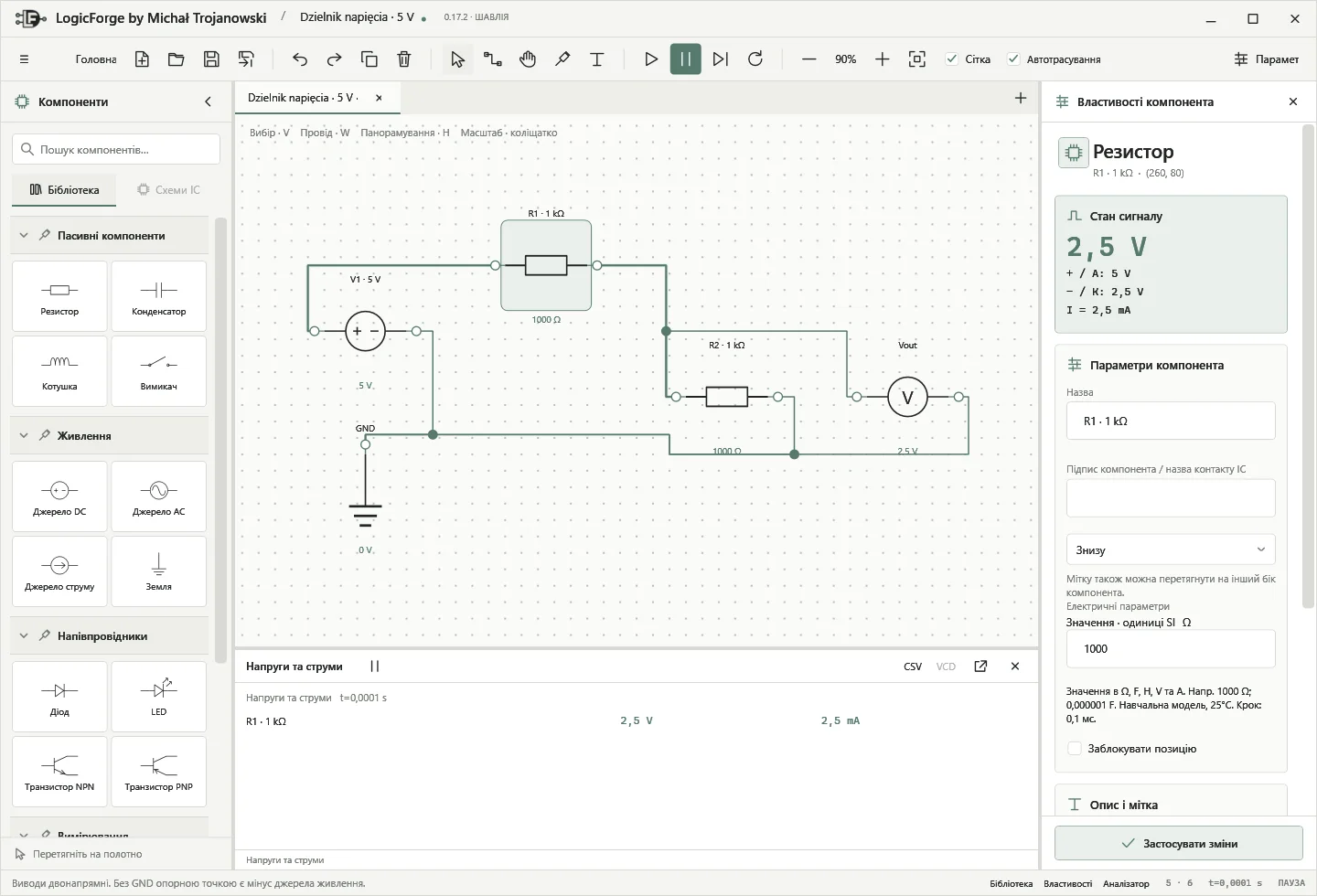

Виберіть цифрову логіку або електричні кола. Резистори, конденсатори, котушки, діоди, транзистори NPN/PNP та джерела мають окрему бібліотеку з вимірюваннями напруг і струмів.
Приклади проєктів.
20прикладів проєктів
в інсталяторі
в інсталяторі
01↓02↓03↓04↓
Напівсуматор
Два елементи. Основи додавання.
8-бітна RAM
Запишіть байт і прочитайте його знову.
Тактовий генератор і тригер
Подивіться, як схема реагує на час.

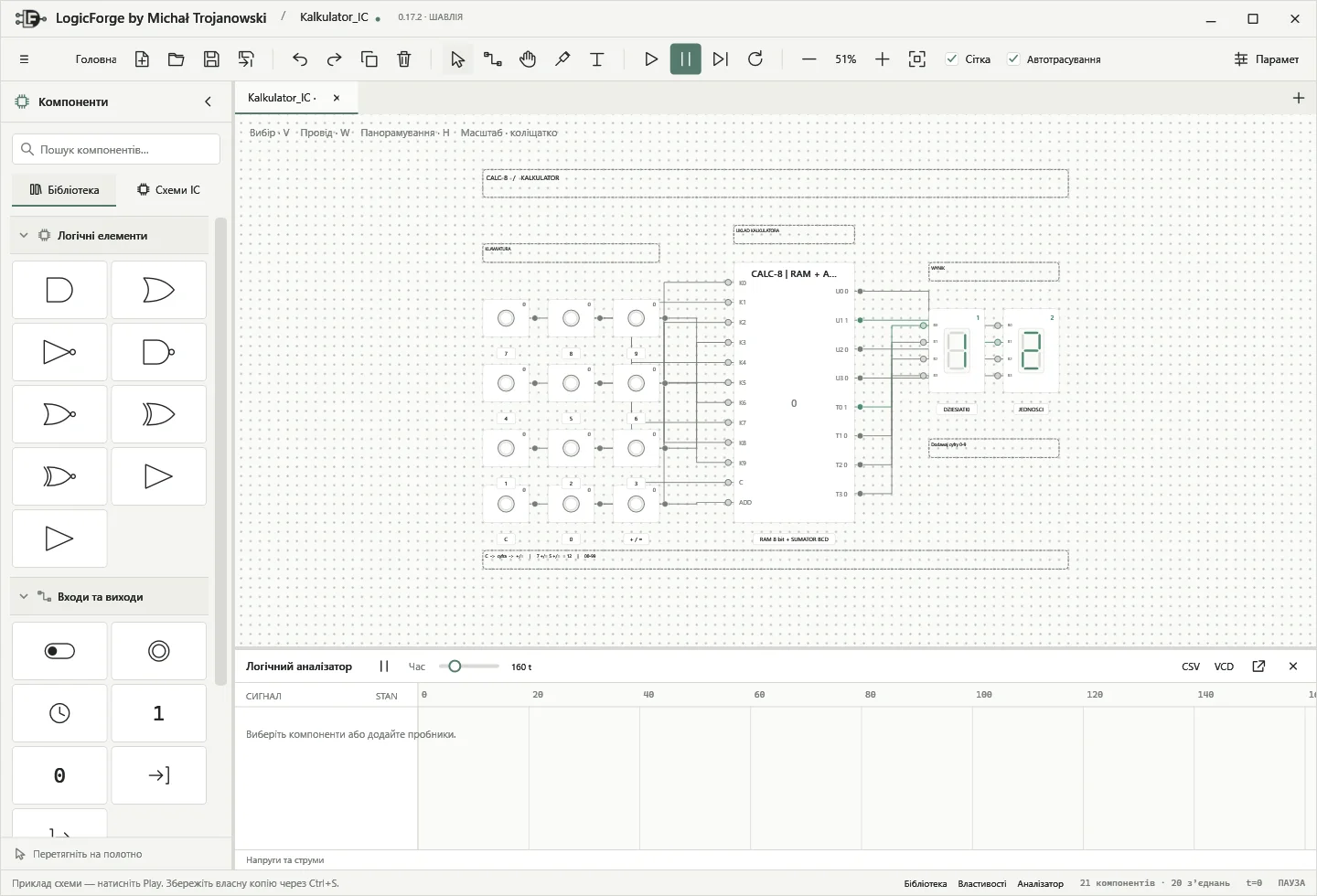

Калькулятор CALC-8
З’єднайте все в робочу схему.
Відкривайте файли .lfg у LogicForge.
Усі приклади: ☰ → Приклади схем
Початкова сторінка й навчання.

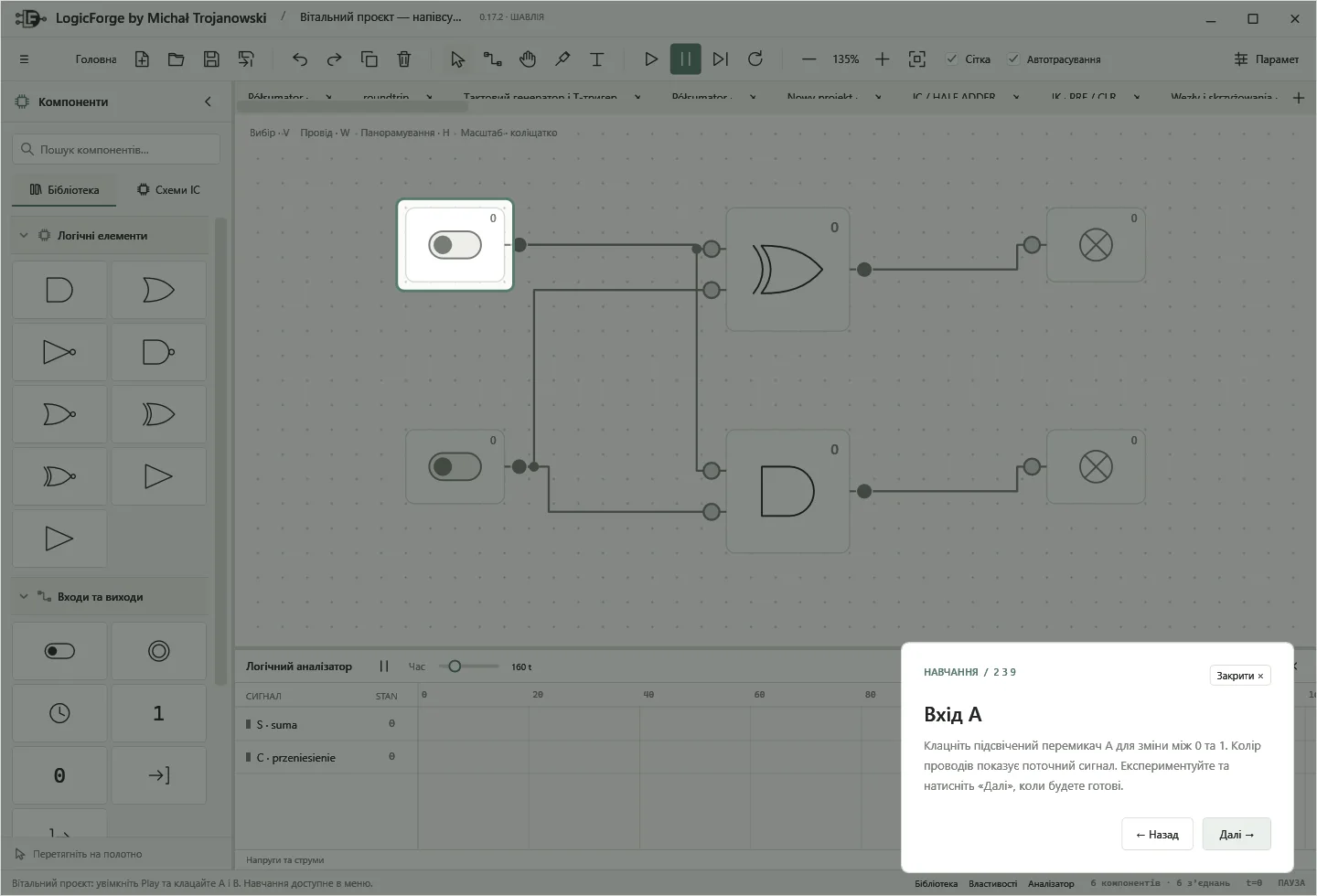

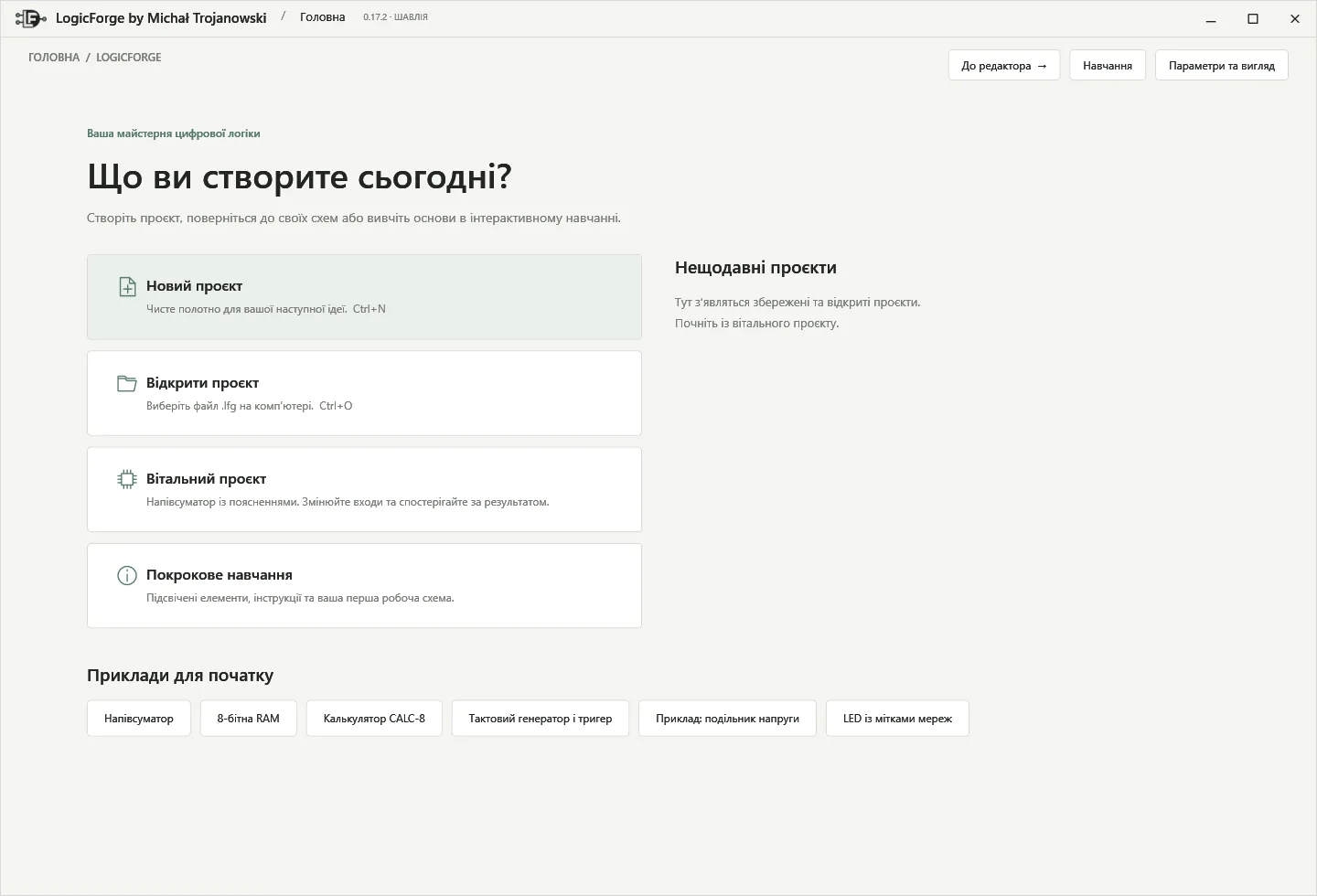

Виберіть проєкт на головному екрані, поверніться до останніх файлів або пройдіть навчання з підсвічуванням елементів.
Усі проєкти під рукою.
Нові проєкти, останні файли та готові приклади в одному місці.
Дев’ять кроків до першої схеми.
Підсвічені компоненти та короткі інструкції. Експериментуйте у власному темпі.
LogicForge для Windows.
LogicForge для Windows. Програма, середовище .NET та приклади схем в одному інсталяторі.
Готово для Windows.
Не потрібно окремо встановлювати .NET. Після встановлення працюйте без інтернету.
Завантажити для Windows—Завантаження інсталятора
Технічні запитання.
Чи потрібен інтернет?
Для завантаження інсталятора — так. LogicForge працює офлайн: проєктування, моделювання та збереження не потребують з’єднання.
Які операційні системи підтримуються?
Поточна версія підтримує Windows 10 і Windows 11 x64. Інсталятор містить потрібне середовище .NET.
Із чого почати навчання?
Відкрийте ☰ → Приклади схем і виберіть напівсуматор. Увімкніть Play, змінюйте входи та спостерігайте за сумою й перенесенням. Потім дослідіть RAM або калькулятор.
Чи можна створювати власні інтегральні схеми?
Так. Виділіть частину схеми з входами та виходами й створіть IC. Використовуйте його повторно та відкривайте подвійним клацанням.
Як зберегти проєкт і поділитися ним?
Збережіть файл .lfg. Проєкт містить схему та визначення IC. Передайте файл іншій людині для відкриття в LogicForge.
Документація та браузерні інструменти.
Спробуйте окремі логічні елементи в браузері, дізнайтеся про додавання й пам’ять або завантажте повний редактор для Windows. Наведені нижче посібники та браузерний симулятор — англійською.
